界面构成

草绘师完整界面视图如下，部分界面仅在某些条件下可见：

• A-绘图功能区：切换不同的绘图模式，是最常用的工具组；
  点击其中按钮即进入相应模式，全未选中则为编辑模式；
• B-细节设置区：显示当前选中元素的细节信息并允许编辑；
• C-文件操作区：对当前图形或文件进行操作；
  可按上图示意，随时收起或固定该区；
• D-地图工作区：对地图进行操作；
• E-文件状态区：显示当前文件路网信息。

---

      地图设置

草绘师地图支持自行定义，生成个性化作品。

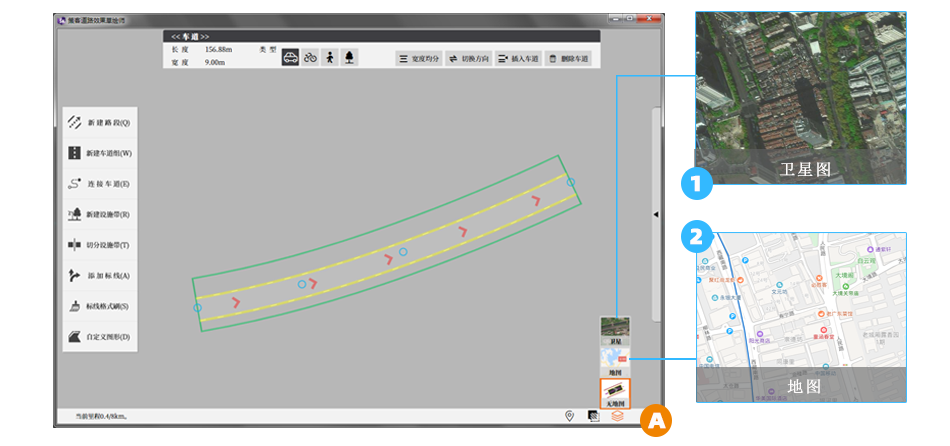

1. 更换地图样式：鼠标靠近下图A处，在卫星图/地图/无地图三种样式之间切换；

2. 更改地图蒙版：鼠标靠近下图B处，可调整蒙版的颜色和透明度；

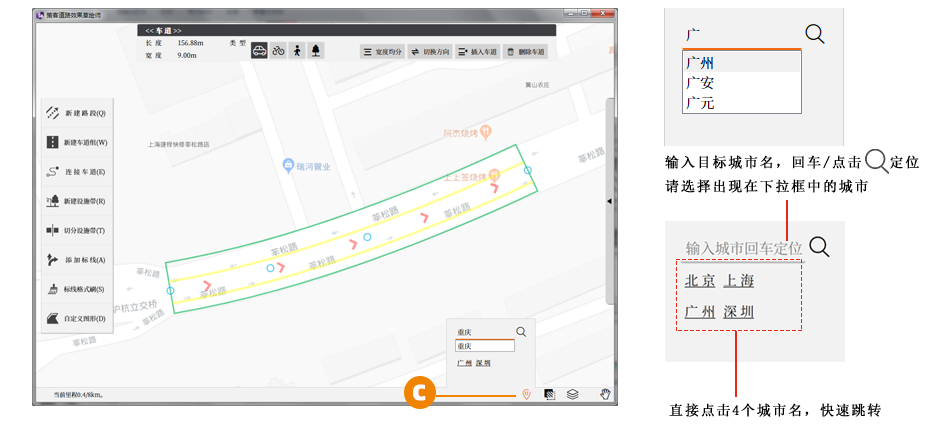

3. 定位显示不同城市地图：鼠标靠近下图C处，输入城市名（支持五线及以上城市搜索），键盘回车 / 点击 / 点击城市名自动定位。

---

      显示与出图

显示设置：促进高效绘图，保证图纸美观，可对图纸显示进行设置。

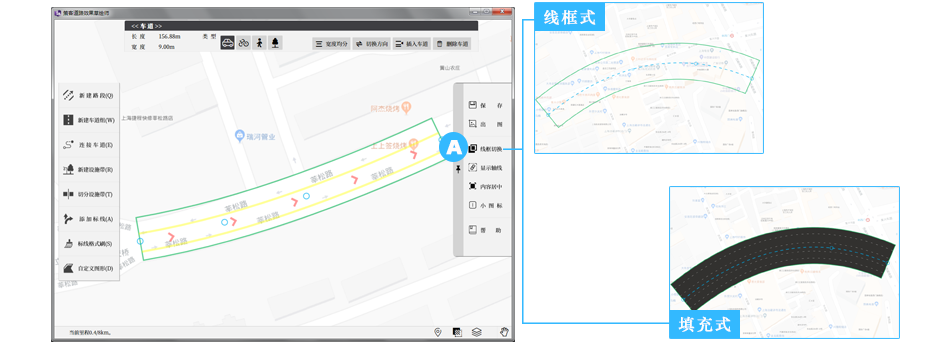

1. 切换线框：点击文件操作区A线框切换，可切换路面填充状态，方便对照下层图纸；

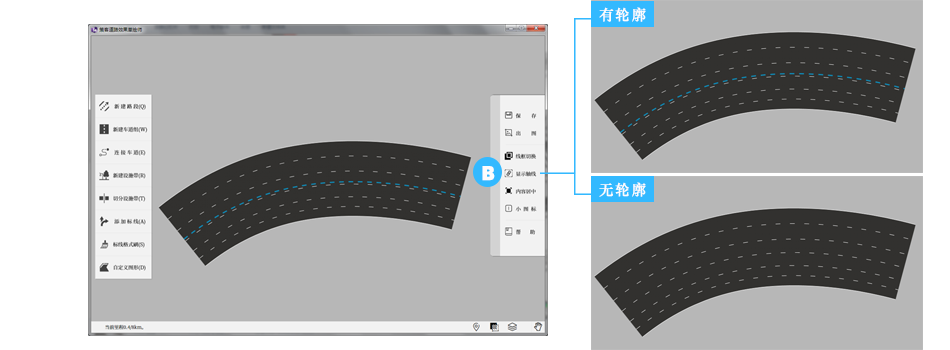

2. 显示/隐藏路段轴线轮廓：点击文件操作区B处，可切换是否显示路段轴线轮廓；

3. 内容居中：点击文件操作区C处，自动缩放视图，将图纸在当前视图居中；

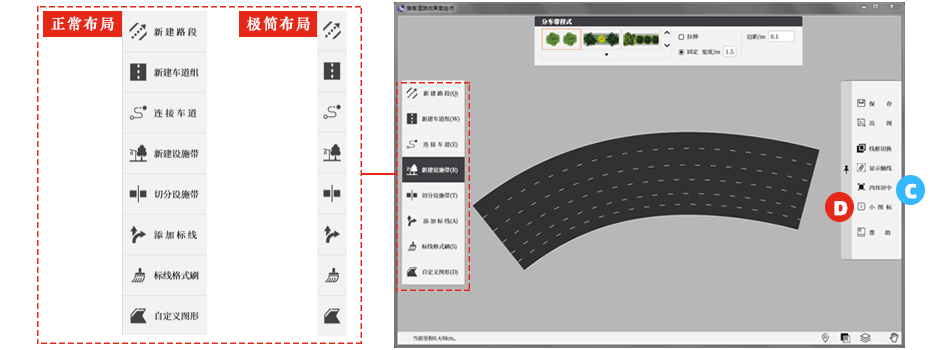

4. 小图标：点击文件操作区D处，绘图功能区将不显示文字提示，可获得更大绘图空间，再次点击可恢复；

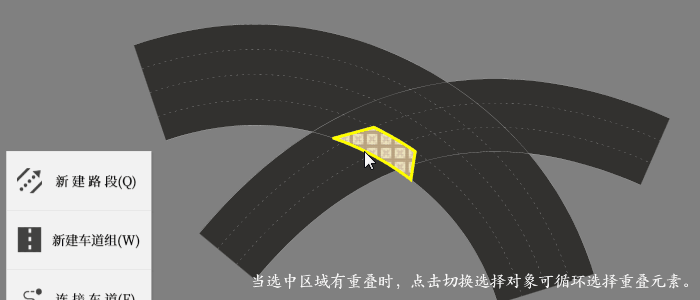

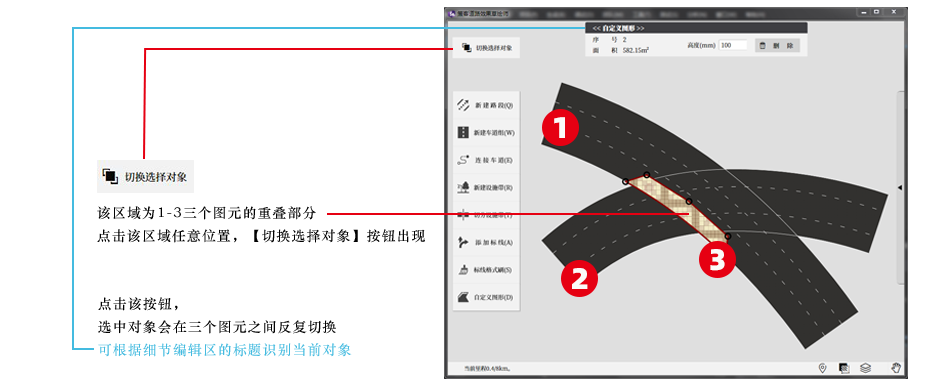

5. 切换选中对象：图纸上图元常有重叠部分，如点击重叠区域，草绘师会自动识别重叠图元；
   此时屏幕左上角出现按钮，多次点击可在其中交替选择。

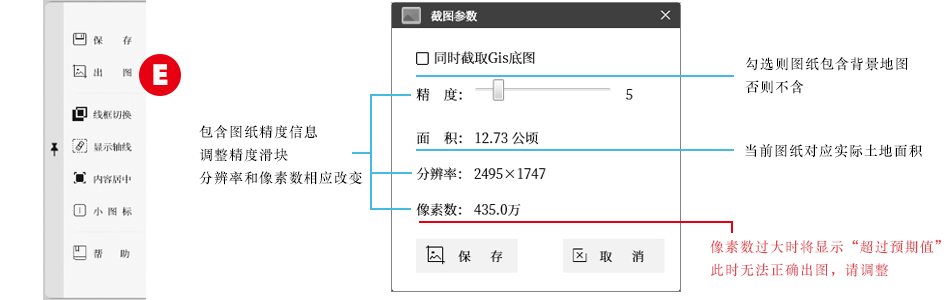

出图：点击文件操作区E处，可打印出图：
1. 左键框选出图范围，如需退出或重新框选，可右键单击任意位置；
2. 设置出图相关参数；

3. 在弹出对话框中选择出图路径，点击保存即可。

---

      基础操作

草绘师实现全鼠标操作，动动手指完成绘图。
1. 草绘师地图操作和CAD图纸类似：鼠标中键拖曳移动。

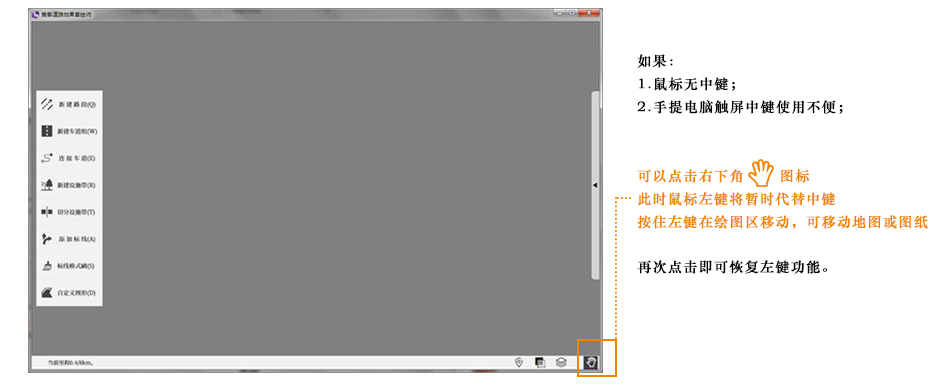

   策客为鼠标中键使用不便的用户提供左键暂时切换功能，操作如下：

2. 草绘师提供快捷键，允许快速切换当前模式。
• 界面快捷键：

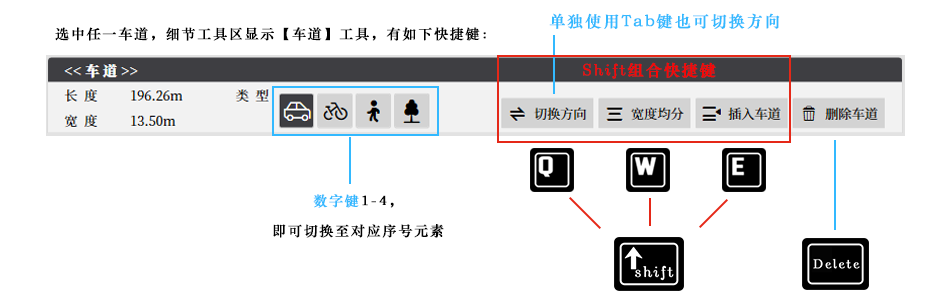

• 车道是最常见的绘图元素，选中车道后细节设置区显示<<车道>>可使用如下快捷键：

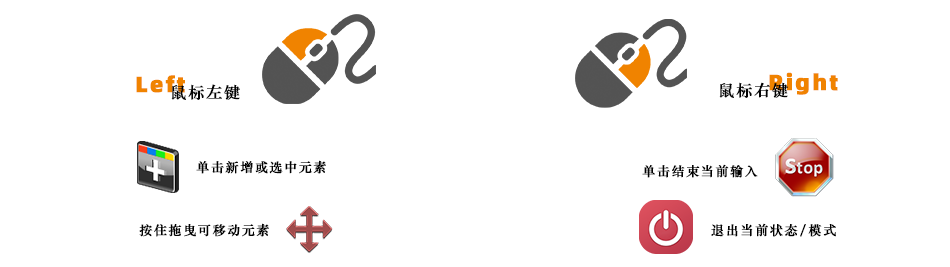

3. 鼠标左右键在草绘师里有固定用法，以下为基本规则，具体使用方法请至各小节查看细节：

      多点成线

画线型是草绘师绘图的第一步，意在确定路段的走向和线型，之后的道路绘制都沿此走向进行。
1. 点击绘图功能区的，进入新建路段模式；

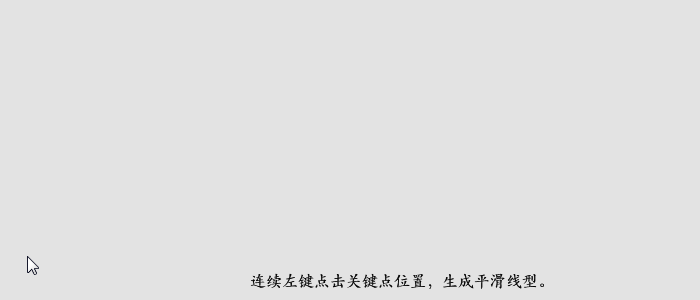

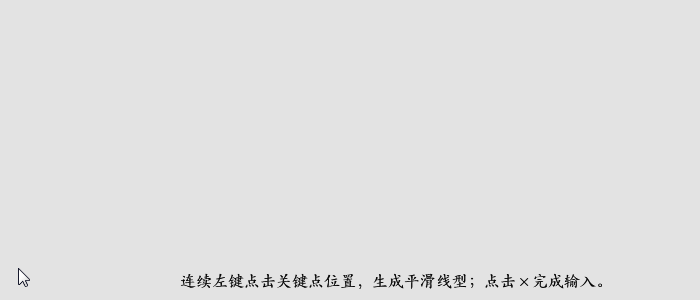

2. 连续左键单击线路经过的关键点，将自动生成平滑线型；
3. 完成输入后，可以
   • 右键单击绘图区任意位置，立即结束一个路段的绘制，同时将退出新建路段模式——

   • 左键单击可结束当前路段绘制，并进入新建车道组模式，可继续绘制路段上的车道组（详见做设计-新建车道组说明）——


---

      线型编辑

绘制的路段线型不理想，也可以在结束输入后对线型进行编辑。
1. 确定功能区所有按钮没有被选中（右键单击任意位置即可实现），即处于编辑模式才可编辑线型；
2. 新增关键点：鼠标靠近目标路段轴线，轴线显示为实线，在没有关键点的位置单击右键，可插入新关键点——

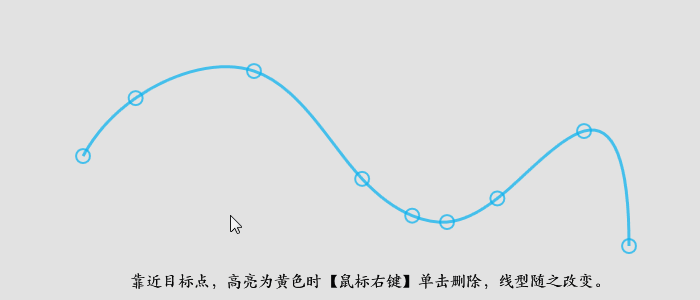

3. 删除关键点：靠近已有关键点（首末点除外），在其高亮为黄色时右键单击可删除该点，线型也会相应变化——

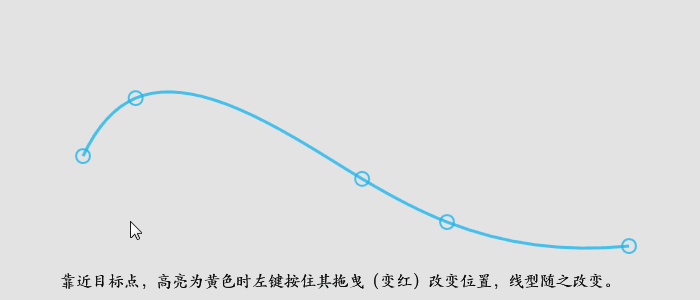

4. 移动关键点：左键拖曳任意关键点（此时该点为红色）可修改该其位置，线型也会相应变化——

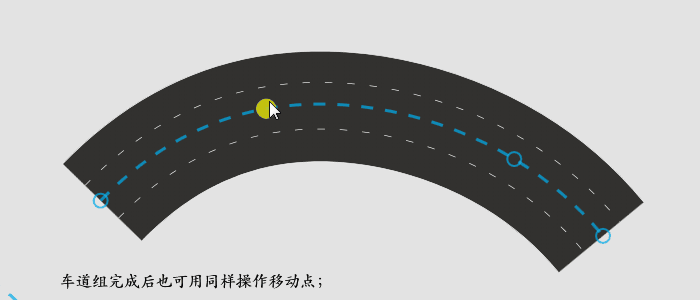

上述操作在车道组绘制完毕后也可进行——

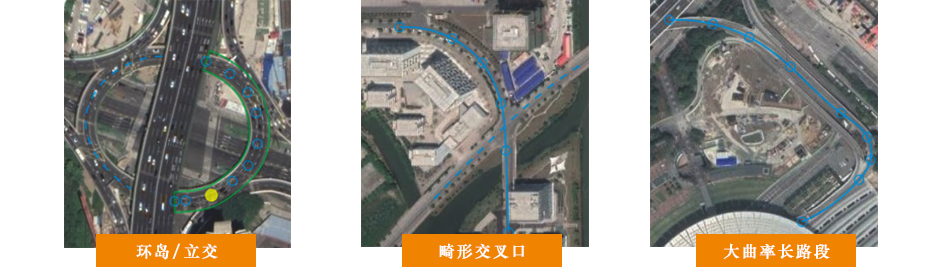

综合上述技巧，草绘师可以胜任复杂路段的绘制，多多尝试，越画越专业~

      新建车道组

车道组设计是工作的核心步骤，基于确定的线型开展，为后续细节编辑打下基础。
以下两种方法都可生成车道组——

方法一：
1. 在【画线型】步骤中通过点击结束绘制，将自动转入新建车道组模式；
2. 左键点击两次，分别确定车道组的内、最外边线，形成车道组轮廓；
   草绘师自动保证车道组轮廓与路段线型贴合；
3. 继续移动鼠标，根据黄色宽度提示在适合位置左键单击逐条生成车道线（跳过此步，将生成仅1条车道的车道组）；
4. 全部完成后，左键单击轮廓外任意位置终止当前车道组绘制，可继续绘制下一车道组；
   右键单击任意位置，完成车道组，同时将将退出新建车道组模式，不能继续绘制。

方法二：
1. 在【画线型】步骤中通过右键单击结束绘制，则点击功能区的，进入新建车道组模式；

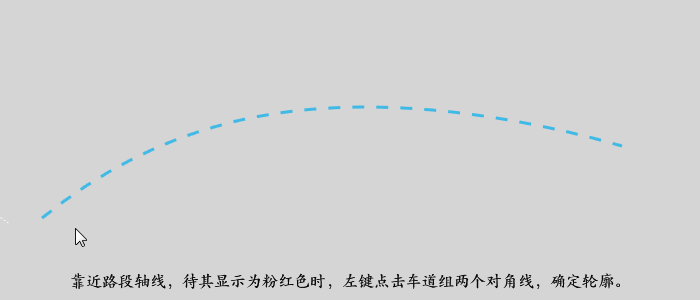

2. 鼠标靠近路段轴线，轴线显示为粉红色，表示路段被激活；
3. 路段激活状态下，左键单击两次分别确定车道组的两个对角点，完成车道组外轮廓绘制。
   草绘师自动保证车道组轮廓与路段线型贴合；
4. 继续移动鼠标,根据黄色宽度提示在适合位置左键单击逐条生成车道线（跳过此步，将生成仅1条车道的车道组）；
5. 全部完成后，左键单击轮廓外任意位置终止当前车道组绘制，可继续绘制下一车道组；
   右键单击任意位置，完成车道组，同时将将退出新建车道组模式，不能继续绘制。

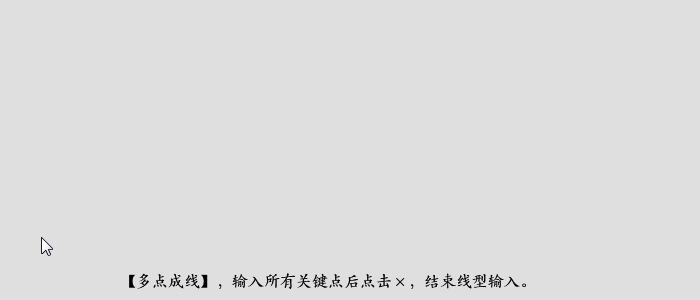

从【画线型】到【新建车道组】整体操作梳理如下：

---

      编辑车道组

草绘师允许对车道组整体位置和长度进行编辑，快速调整。

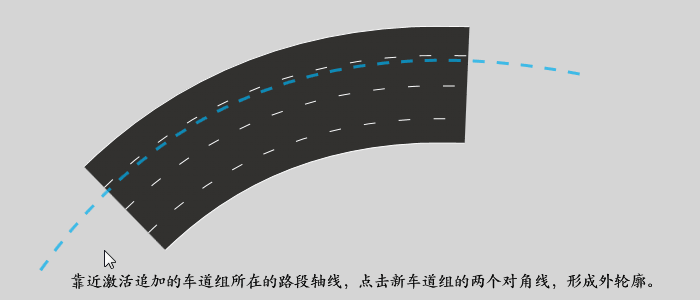

1. 追加车道组：在新建车道组模式下，在现有车道组旁边重复上述新建车道组步骤，

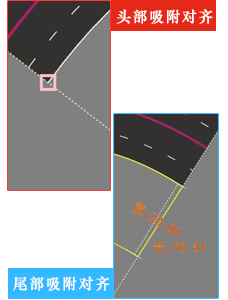

   利用草绘师的吸附功能，准确定位车道组长度，新绘制的车道（组）将自动合并入之前的车道组；

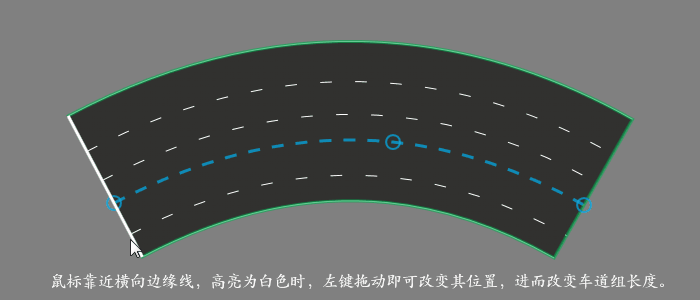

2. 编辑车道组纵向长度：确认功能区所有按钮未被选中，即处于编辑模式。
   鼠标靠近车道组横向边缘线，该线高亮为白色时，左键拖曳改变其位置，进而编辑车道组长度；

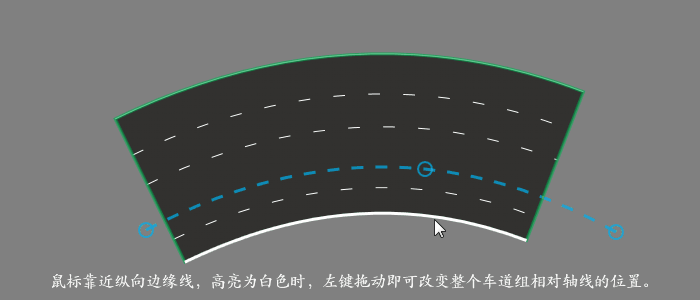

3. 移动车道组横向位置：确认功能区所有按钮未被选中，即处于编辑模式。
   鼠标靠近车道组纵向边缘线，该线高亮为白色时，左键拖曳可改变整个车道组的横向位置；

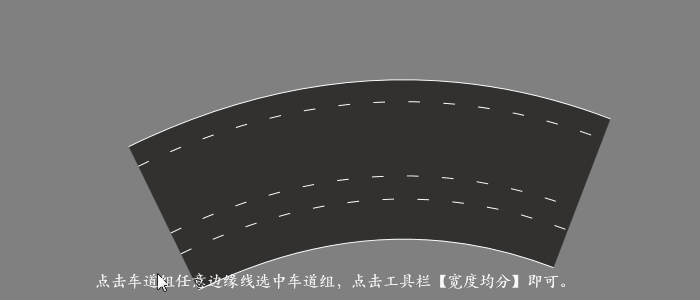

4. 均分各车道宽度：鼠标靠近车道组任意边缘线，该线高亮为白色，左键点击即选中车道组，在细节编辑区点击【均分车道】按钮；

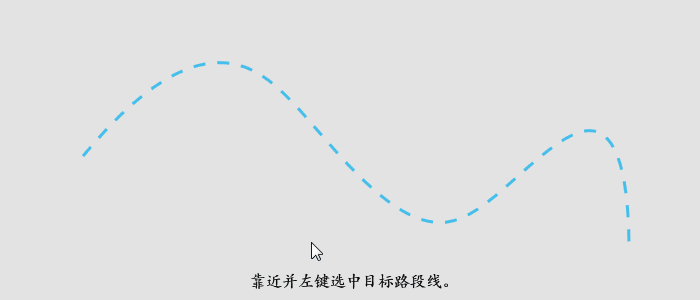

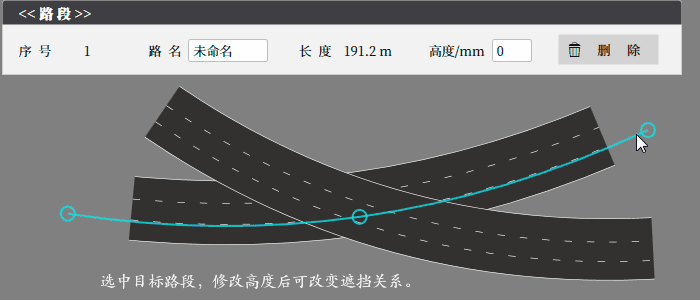

5. 更改车道组层叠关系：鼠标靠近并选中车道组所在的路段轴线，该线显示为蓝色实线；
   在高度文本框中输入数字，可改变路段及其上车道组所在图层，车道组的层叠关系随之改变（高度越高，显示越靠前）。

---

      删除车道组

草绘师提供三种方式删除车道组:

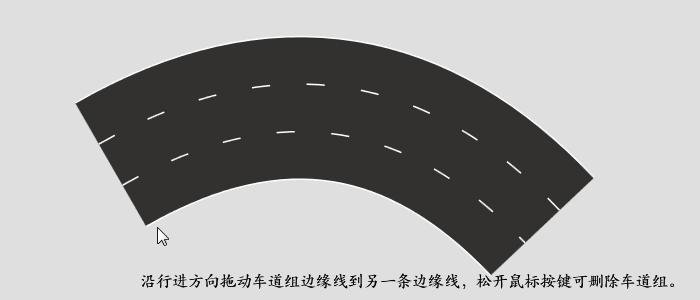

1. 选中车道组横向边缘线，左键拖曳其至与另一条边缘线重合，则车道组删除；

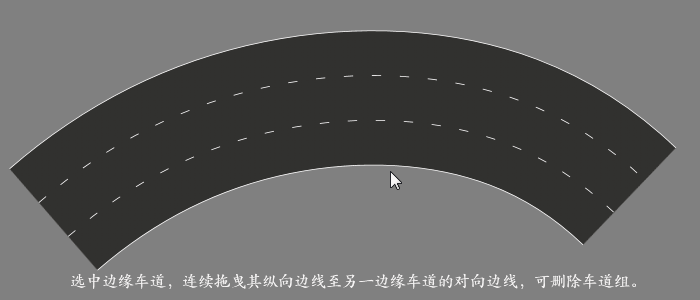

2. 左键单击选中车道组最边缘车道，左键拖曳其外侧边缘线一直至车道组对向边缘线，则车道组删除；

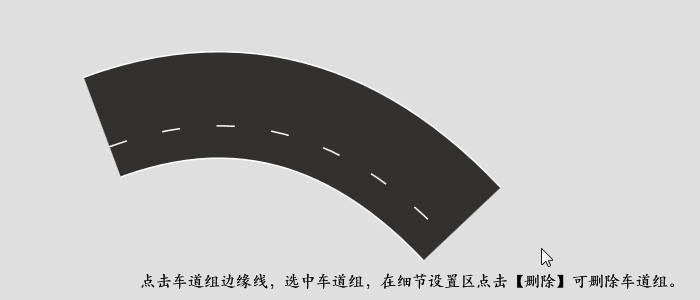

3. 左键单击车道组边缘线选中车道组，在细节设置区点击删除即可实现。

---

      编辑车道

草绘师允许对单个车道进行编辑，定制样式丰富的车道组合。
请注意，以下操作前需确定功能区所有按钮未被选中，即处于编辑模式；
所有操作均需选中车道：鼠标悬浮在目标车道上，车道将出现方向箭头，此时左键点击选中单个车道（车道边缘线草绿色高亮，方向箭头变为红色）。

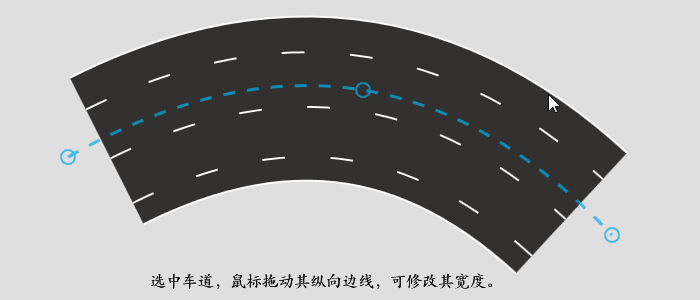

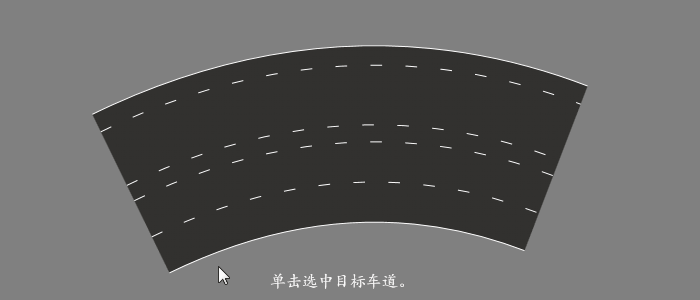

1. 编辑单个车道宽度：鼠标靠近该车道的纵向边缘线，该线为橙色虚线高亮时，左键拖曳改变其位置，进而编辑单个车道的宽度；


        提示：调整宽度时，默认宽度以0.25的步长变化，如需微调，请按住Shift键，将以0.05的步长变化。


2. 编辑单个车道长度：鼠标靠近该车道的横向边缘线，该线为橙色虚线高亮时，左键拖曳可改变其位置，进而编辑单个车道的长度；

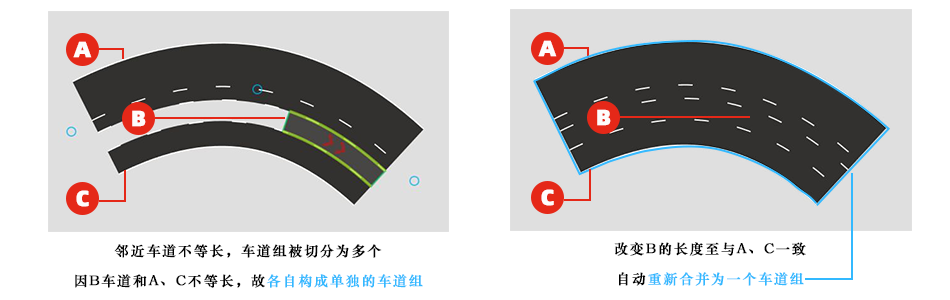

• 提示1：相邻车道如不等长，将会自动被分为多个车道组；调节相邻车道至等长，则将自动重新合并为一个车道组：

• 提示2：如根据地图调整车道线，可将图纸切换至线框显示，更方便对准：

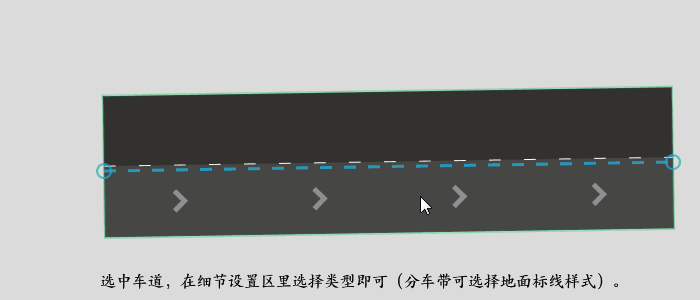

3. 编辑车道类型：所有车道默认为机动车道。选中目标车道，在对细节设置区中选择其类型即可；
   可选类型包括：机动车道，非机动车道，步行道，分车带。

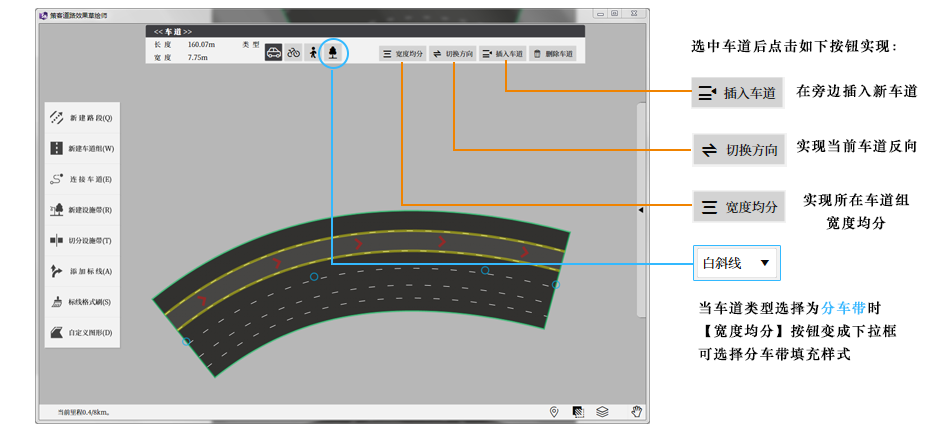

4. 其他操作汇总在细节设置区内，具体如下：

---

      删除车道

多余车道也可删除。删除前需确定功能区所有按钮没有被选中，即处于编辑模式。
删除车道有三种方法：

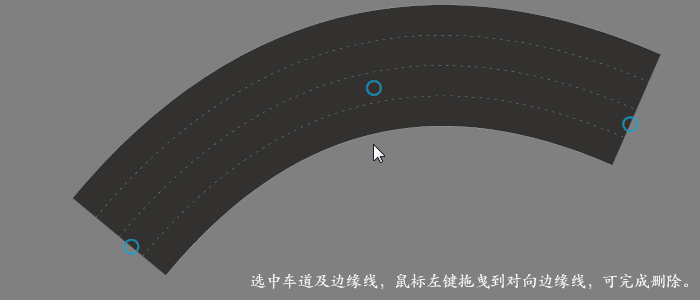

1. 沿行进方向删除：选中车道，鼠标靠近横向边缘线，边缘线高亮时左键拖曳其至对向边缘线位置，两者重合则车道自动删除；

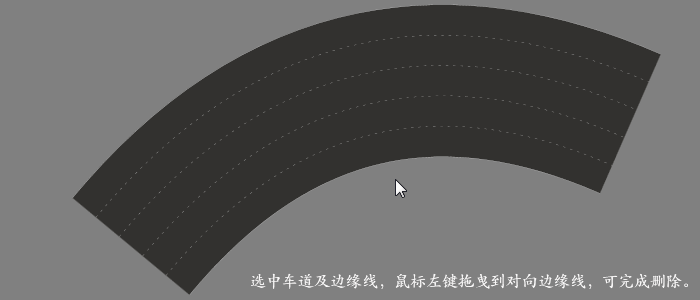

2. 沿断面方向删除：选中车道，鼠标靠近纵向边缘线，边缘线高亮时左键拖曳其至对向边缘线位置，两者重合则车道自动删除；

3. 选中车道后在细节设置区点击删除按钮，或按Del键即可。

      连接车道

确定基本车道组后，连接若干车道组将形成完整的道路。草绘师将自动生成平滑的连接线。
1. 点击功能区的，进入连接车道模式；
2. 新建连接线：鼠标靠近要连接的车道组，在车道线断开处会显示黑色方框，连续左键点击连接线的起点和终点即可生成连接线；
   重复上一步，依次生成所有连接线，完成后将自动填充。此时右键单击任意为结束连接线输入，将退出连接车道模式；
   也可不结束，继续连接其他车道组；

3. 优化连接线线型：线型不舒展或与实际地图不符，可在退出连接车道模式后，编辑车道组的长度以平滑线型——
   左键单击连接段横向边缘线拖动可调整其长度和线型；

4. 在连接线上增加关键点：如果还需微调连接线，可在连接线上增加关键点——
   其原理与路段增加关键点一致，先选中连接段，右键单击连接段可新增关键点，右键单击已存在的关键点可将其删除；

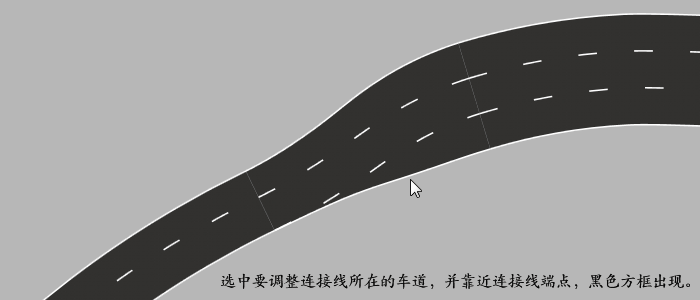

5. 更改连接线：连接线有误或想查看其他连接效果——
   选中连接线上的车道，左键拖曳其边缘线端点改变其位置，可即时看到新连接效果；

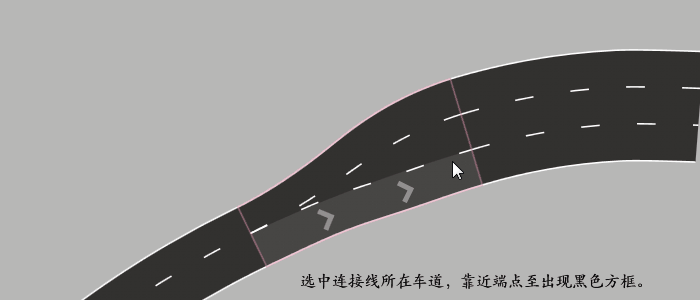

6. 删除连接线：选中连接线上的车道，左键拖曳其边缘线端点至连接段外并松开，该连接车道将自动删除；

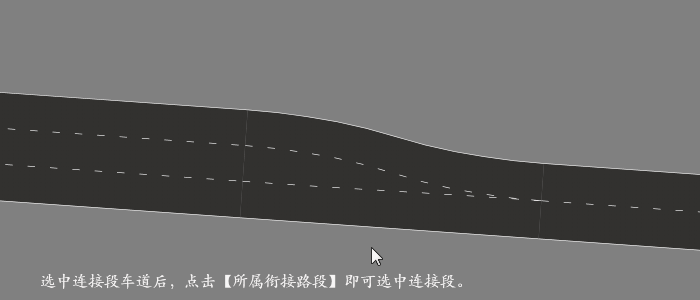

7. 选中车道所在连接段：有两种方式可以选中连接段，为编辑连接段层叠关系做准备——
   • 左键单击连接段上的车道，点击细节设置区的【所属衔接路段】按钮即可；

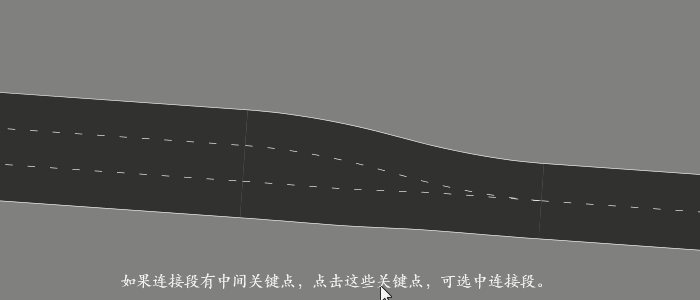

   • 如果连接段上有中间关键点，左键单击任意关键点也可选中所属连接段。

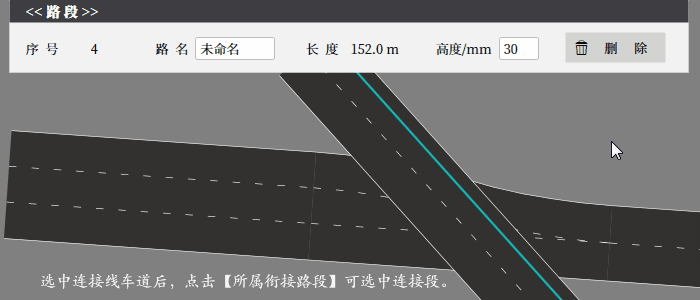

8. 编辑连接段层叠关系：连接段也有高度概念，改变其高度可修改它与其他路段的层叠关系（高度越高，显示越靠前）。

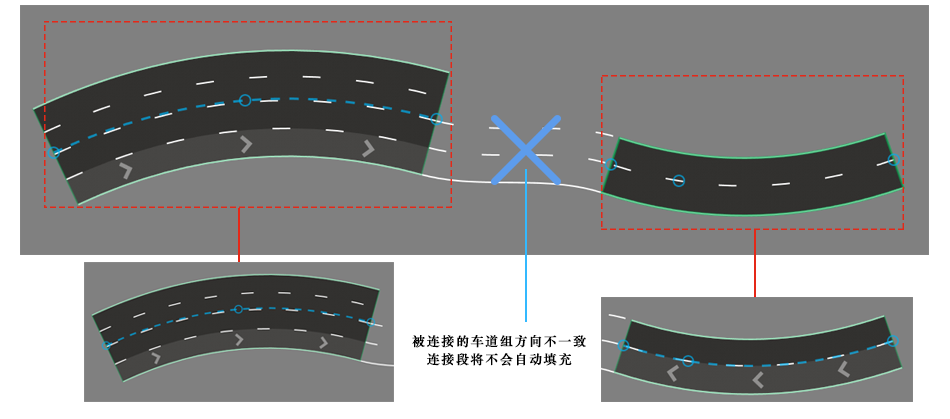

• 提示1：如发生下图所示情况，请检查所连接的车道组是否方向不同，切换方向一致后，该问题将得到修正；

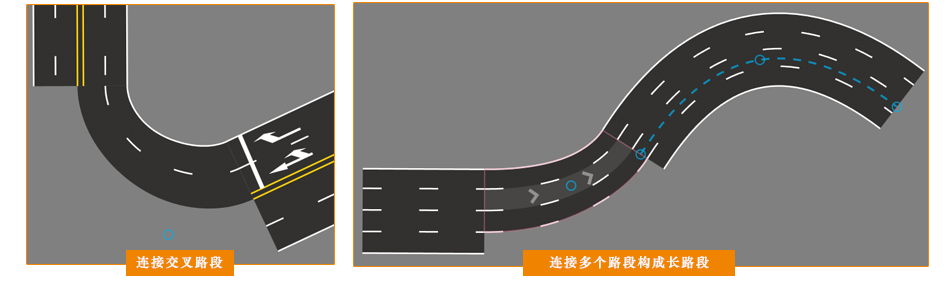

• 提示2：连接线也可以连接不同路段~这是绘制交叉口的必须步骤。

      地面标线

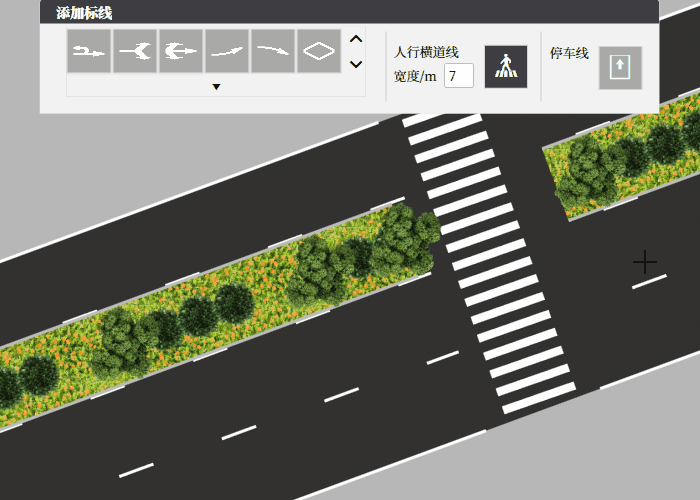

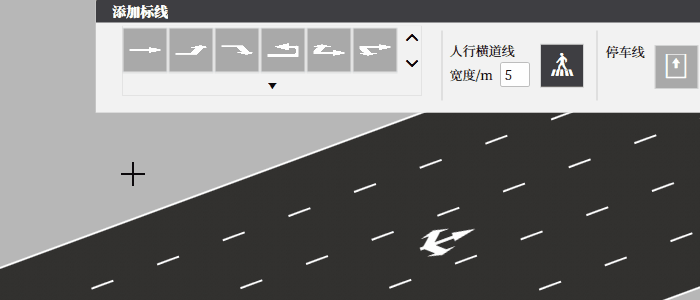

1. 添加标线：点击 进入添加标线模式，可绘制各类地面标线（含人行横道及停车线）。
• 添加单点标线：在细节设置区下拉框中选择相应对象，并在路面适当位置点击；

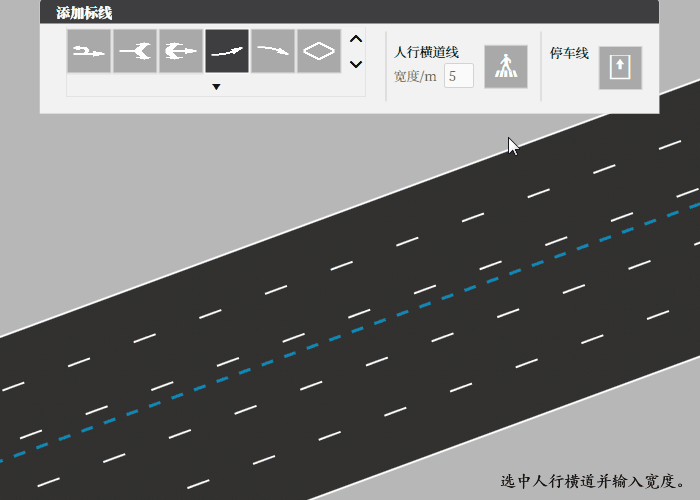

• 添加人行横道线：在细节设置区切换到人行横道线，输入目标宽度，连续左键单击人行横道起始、终止点，完成绘制；
  请注意宽度输入合法，如不合法，宽度输入框背景将变为红色，人行道将按照默认宽度5m绘制；

• 添加停车线：切换到停车线状态，左键单击停车线起始、终止点，完成绘制；

• 在添加标线模式下，可用数字1-3快捷切换三类标线；

• 完成标线添加后，右键单击任意位置退出添加标线模式。
2. 编辑标线：在退出添加标线模式后，选中标线，可左键拖曳更换其位置：单点标线移动即可，条状标线移动端点位置；

3. 删除标线：在退出添加标线模式后，如下操作可删除标线——

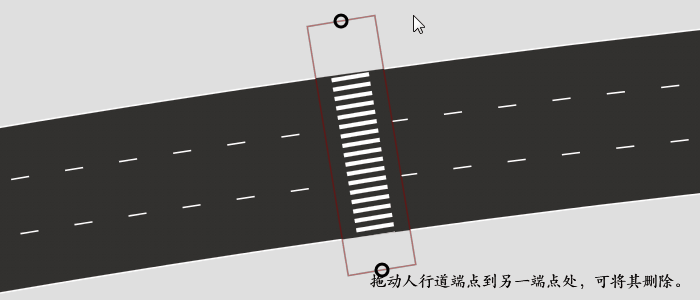

   • 左键拖曳人行道端点另一端点，可将人行道删除；

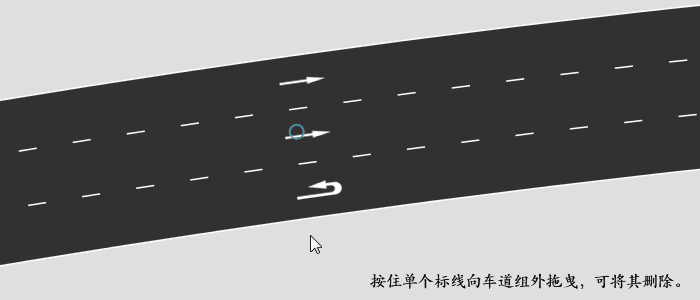

   • 左键拖曳单点标线至车道组外，可将其删除；

   • 选中标线，在细节编辑区点击【删除】或按Del键实现删除。


---

      设施带

草绘师提供便捷的设施带添加和编辑功能，内置多种样式供选择。
1. 新建设施带：

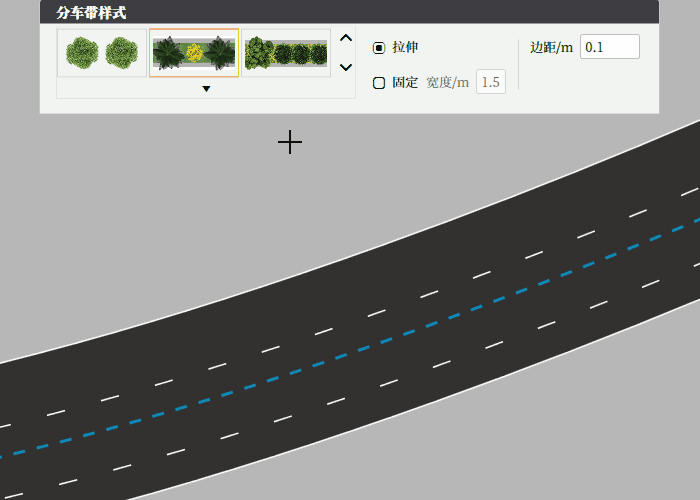

• 点击功能区进入新建设施带模式，可插入内置样式的设施带：
  设施带必须附着于车道上，请在添加设施带前绘制车道。

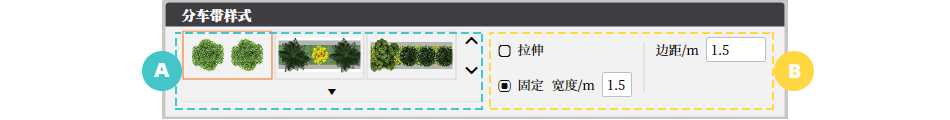

• 在A处下拉框中选择需要的样式；在B处选择填充模式，制定尺寸，尺寸设置说明请见第2条《关于尺寸设置的说明》；

• 左键单击目标位置，完成设施带插入。完成全部设施带输入后，右键点击任意位置退出新增设施带模式；

2. 关于尺寸设置的说明：
• 拉伸：
  设施带将自动填满所附着的车道（下图车道1）；
  如设置边距，将填满在车道内边距之间的部分（下图车道2）；
  如车道宽度<2*边距，设施带将显示为一条直线（下图车道4），如有树木会予以保留（下图车道3）；

• 固定宽度：
  设施带设定为指定宽度；
  如设置边距，在鼠标靠近车道边线时，将自动维持边距距离（下图车道1）；
  不靠近车道边线时，设施带可在指定边距范围内任一位置绘制（下图车道2）；
  如车道宽度<2*边距+固定宽度，设施带将显示为一条直线，有树木会予以保留（下图车道3）；

3. 编辑设施带：在退出新建设施带模式后，左键单击选中目标设施带。
   请注意，此时会先选中设施带所在车道，选中设施带需再点击一次左键。细节设置区显示<<设施带>>时表示选择正确。
   鼠标靠近设施带边缘，则边缘线高亮，左键拖曳边缘线可调整设施带长度、宽度；

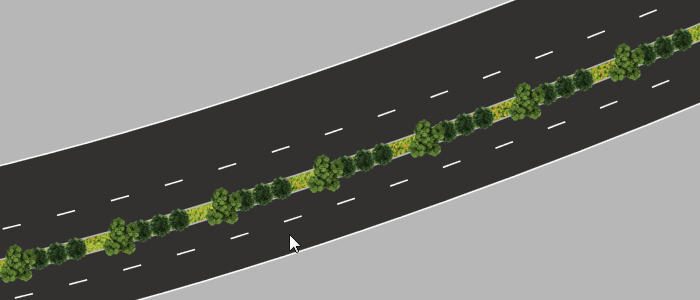

4. 切分设施带：点击功能区进入切分设施带模式。
   可见黄色切割线，顺序左键单击需要切除的设施带起始、终止点，可对设施带进行切割。
   完成所有切割动作后，右键单击任意位置退出切分设施带模式；

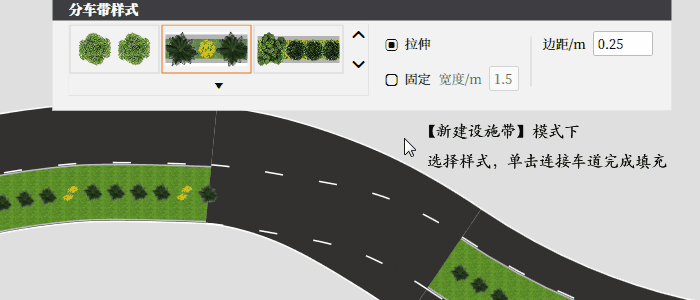

5. 连接设施带：在连接设施带所依附的连接车道已完成时，可将设施带连接起来。
   在新建设施带模式下，左键单击目标连接车道，将自动平滑设施带轮廓线并填充；

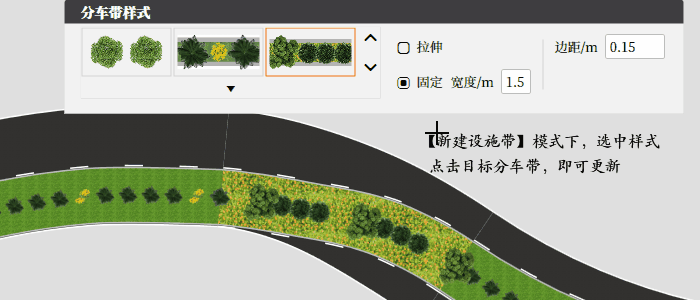

6. 改变设施带样式：在新建设施带模式下，选中样式后，左键单击要改变样式的设施带，即可更换样式；

7. 删除设施带：在退出新建设施带模式后，选中目标设施带，可在细节设置区将其删除，或按Del键实现。

---

      标线刷

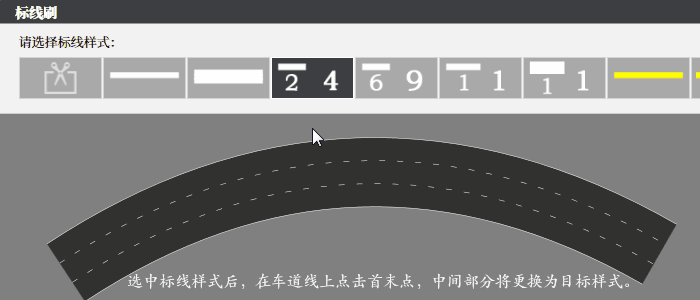

点击功能区进入标线格式刷模式，可快速编辑各类地面标线。

1. 在细节设置区下拉框中选择目标标线样式；
2. 可见黄色切割线，顺序左键单击需要更改标线段的起始、终止点，可对标记段的标线进行修改或剪除；

3. 完成标线编辑操作后，右键单击任意位置退出标线格式刷模式。

---

      自定义图形

草绘师的自定义图形功能，允许在图纸上任意勾画封闭形状或曲线，更加灵活。
1. 新建自定义面：
   • 点击功能区进入自定义图形模式；
   • 在细节设置区选择要【创建面】；
   • 在细节设置区下拉框中选择面的填充样式；
   • 自由左键单击任意位置，完成后点击首点或最后一点的×封闭图形。

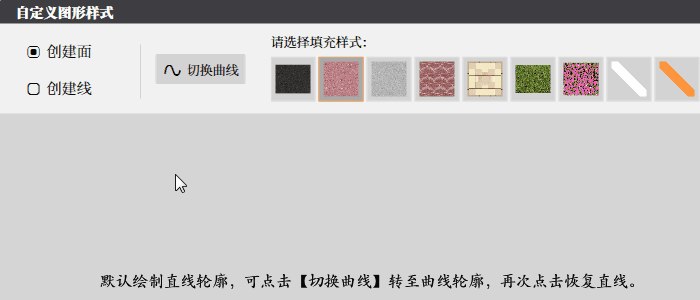

   • 绘制过程中，可随时点击细节设置区【切换曲线】按钮，此时可以绘制曲线轮廓。

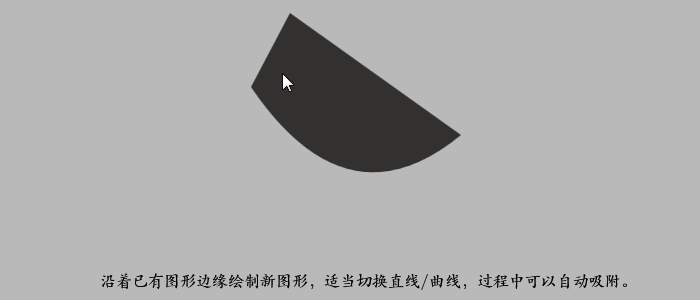

   • 绘制过程中图形将自动吸附到周围元素的关键点、贴合其线型(相应切换直线/曲线），可对准和自动填充，保证精确制图。

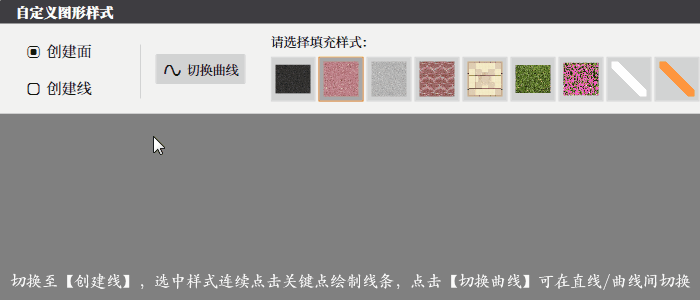

2. 新建自定义线：
   • 点击功能区进入自定义图形模式；
   • 在细节设置区选择要【创建线】；
   • 在细节设置区下拉框中选择线型样式；
   • 自由左键单击任意位置，完成后点击×结束绘制。

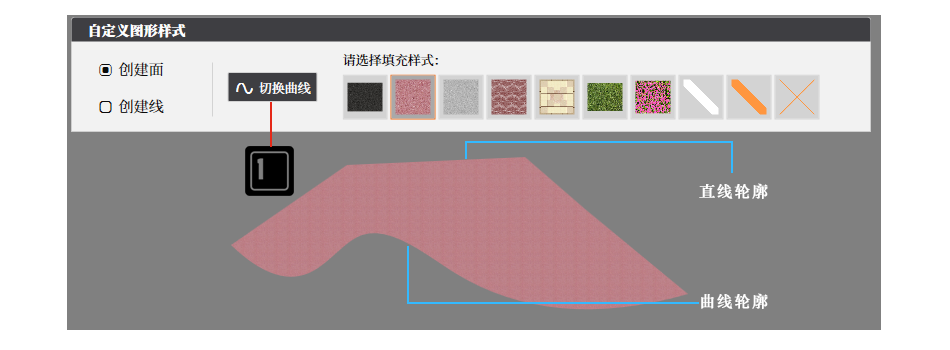

    快捷键提示：绘制自定义面或线，都可在绘制过程中使用数字键1，快捷切换曲线/直线，替代点击按钮。


3. 编辑层叠关系：在退出自定义图形模式后，可左键单击选中自定义图形，在细节设置区修改高度数值，改变元素层叠关系。

        操作如下——

4. 编辑形状：

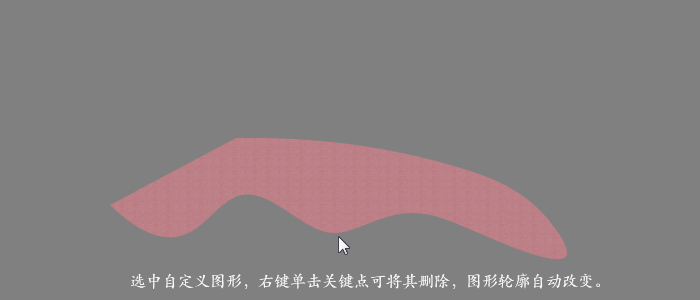

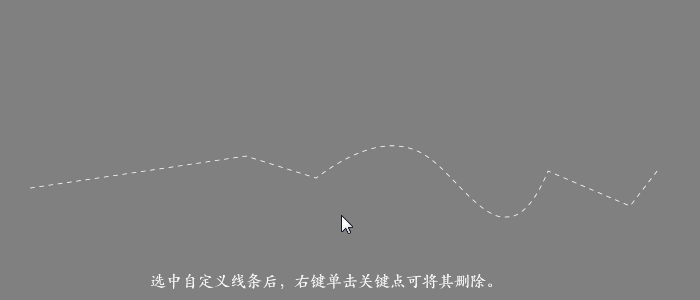

   • 选中自定义面或线后，右键单击已有关键点，可将其删除；
   • 右键单击任意无关键点的位置，可新增关键点；
   • 左键拖曳编辑关键点位置，改变自定义图形形状；

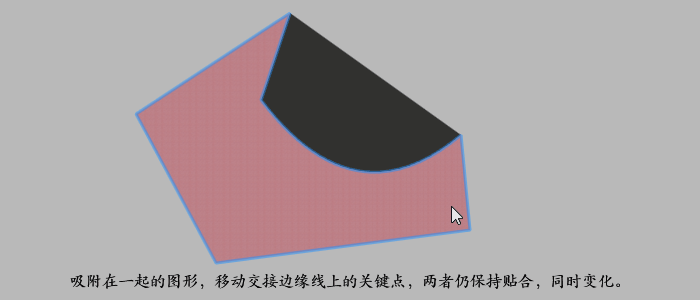

   • 如果两个自定义图形相互吸附贴合，移动交接边上关键点时，两者仍将保持贴合，一同变形。

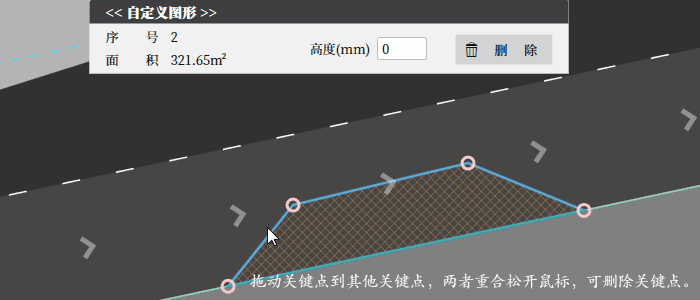

   • 也可左键拖曳已有关键点到另一关键点处松开，将两者合并。

5. 删除自定义图形：在退出自定义图形模式后，可通过以下两种方法删除自定义图形：

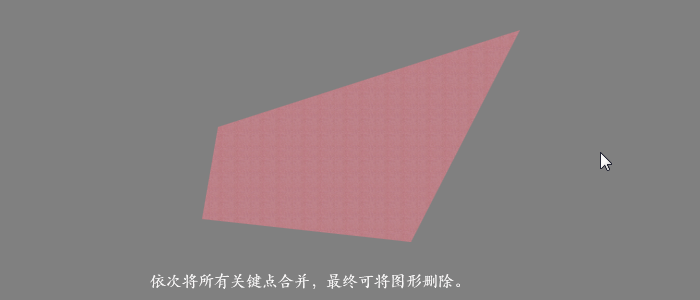

• 依次将所有关键点合并，即可最终删除图形；

• 选中自定义图形，可在细节编辑区将其删除，或按Del键实现。
